EVOS FL Auto 2 智能全自动活细胞荧光显微成像系统 二维码
全新的Invitrogen™ EVOS™ FL Auto 2显微成像系统可以将高性能和自动化成像带到您的实验室。该系统采用先进的设计和算法，专注于功能开发和用户体验，使高要求的细胞成像应用变得非常简单，如活细胞成像、图像拼接和Z-层叠，研究人员可以将主要精力放在数据分析而不是仪器操作上。 • 快速—96孔板三荧光通道整板扫描，只需不到5分钟 • 灵活—提供20多种用户可更换的LED光立方、1.25X至100X的各种物镜和多种容器适配器，可根据实验自定义系统 • 活细胞连续动态成像—含氧或缺氧状态下精确的温度、湿度和气体控制，利用载物台式培养箱，可在生理学条件下实现各种生物学应用研究 • 区域视图—可在低倍镜单视野和高倍镜扫描模式之间快速、无缝切换，轻松定义并采集目的区域 • 自动化—节省时间 (如自动聚焦、快速电动载物台和自动化常规操作) 可缩短实验时间，实现高通量、高数据质量和更佳的实验可重复性 • 数据分析—可选的高级软件包，实现定量和统计学分析 单色和彩色高分辨率双相机系统 EVOS FL Auto 2配置双相机系统。采用单色高灵敏科研级CMOS相机拍摄荧光信号，无论是细胞样品还是复杂多标记组织样品，胞内微观结构都能明察秋毫。高分辨率彩色科研级CMOS相机，动态范围广，更适合多色明场成像，分辨细微颜色差异， 呈现真彩微观世界。 荧光成像
大鼠小肠横截面石蜡切片， H2B（紫色）和Ki67（白色），10X
U2OS细胞溶酶体（绿色）和线粒体（红色），60X 明场成像
植物茎横截面相差成像
大鼠子宫组织， 20X EVOS FL Auto 2成像系统配置全新的台式细胞培养室，适用于细胞培养的条件下的高分辨率的连续监控摄像。EVOS台式细 胞培养室是能够精确控制温度、湿度和三种气体浓度的恒温恒湿箱，可在生理和非生理条件下对活细胞进行连续动态成像。
活细胞成像 环境设置和图像采集参数均无缝整合至操作软件界面，打造出高性能的倒置成像系统，灵活性极佳，使用简单，且光学性能能够满足条件要求严苛的动态成像实验，如干细胞分化。
小鼠成纤维细胞3T3向脂肪细胞分化，绿色荧光为脂滴
HeLa活细胞成像，60X 成像，GFP标记线粒体，RFP标记高尔基体 缺氧实验 细胞缺氧与很多疾病相关，包括肿瘤发生、动脉硬化、炎症和非正常的血管生成。准确模拟缺氧环境对相关研究至关重要，但也非常困难。EVOS FL Auto 2可配置Onstage Incubator活细胞培养室，控制温度、湿度和气体（O2和CO2）条件，精确调节氧浓度，营造长期缺氧环境，并实时拍摄细胞状态。
用Image-iT Hypoxia缺氧指示剂和NucBlue活细胞核染料染A549细胞，暴露于不同氧浓度。左图20% O2条件下，仅呈现蓝色细胞核；右图1% O2条件下， 观察到明显红色Hypoxia试剂信号，表明细胞缺氧。 可预先设置拍摄区域和间隔时间，软件自动完成时间序列图像采集，完成拍摄后，能够以视频模式无缝创建并导出荧光或明场图像。 •同时创建96孔板中每个孔的连续动态图像 •采集单平面或Z-Stack延时图像 •各检测通道和数据点自动聚焦 •动态视频的每个图像帧均包括元数据和时间标记
小鼠胚胎细胞分裂，清晰地观察到分裂过程：原核期、2细胞期和4细胞期 EVOS FL Auto 2成像系统提供的区域视图功能，可以任意选择成像区域，通过低倍镜（1.25-4X）快速拍摄和拼出样品轮廓区域，然后通过高倍镜对感兴趣的视野进行成像。智能的区域视图，可以让观察者更快找到关心的靶标区域；如果需要全片扫描，更可以排除空白视野，扫描样品区域，节省拍摄时间和图片存储空间。
EVOS FL Auto 2成像系统可以采集多个图像并进行无缝拼接， 获得高分辨率的大面积图像。适用于组织切片或干细胞集落分析，以及查看96孔板中的每个细胞。 • 采集高放大倍数的图像，拼接后实现高分辨率定位 • 一键式批量导出多孔板的扫描图 • 明场、相差或荧光模式扫描 • 可保存单个图像及合成图像
小鼠肱骨和脊柱H&E染色，10X成像，14X10 个视野图像拼接

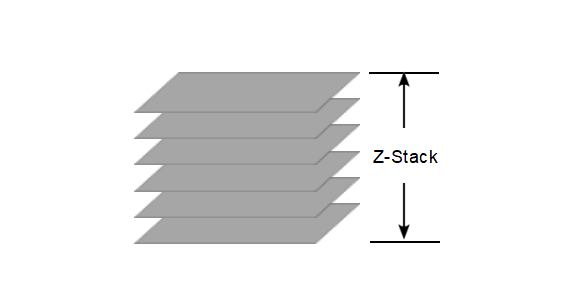

小鼠肾脏，10X荧光成像，9X7视野拼接图像 EVOS FL Auto 2成像系统可以生成平面聚焦Z-Stack图像。利用Z-Stack平面聚焦特性可以采集一系列图像，从每张图像中 提取聚焦效果最佳的像素，即便样本非常厚，亦可得到一张聚焦清晰的图像。 •图像可以制成视频、蒙太奇、三维重构或Maximum Projection图像 •Z-层叠可以在荧光成像模式下自动进行 •Z-层叠可以显示标准宽场显微镜下无法观察到的细胞形态变化
Z-Stack: Projection Method
EVOS 专利的光立方整合了LEDs和高性能滤光片，这一全新的照明系统能够实现精准控制、最低的维护费用和卓越的稳定性。 •较短的光路可更高效的检测荧光信号 •持续的光强提供更稳定一致的结果 •长达5万小时的LED使用寿命，大大降低您的实验成本 •光强度可调，减少光漂白效应
革命性的光程 通过将LED光立方尽可能地靠近物镜转盘，最大程度减少光传播过程中光学元件的数量，在较短的光程中实现更强的亮度，可提高荧光基团的激发效率，更好地检测弱荧光信号。 持续的光强度 汞弧光灯在使用的最初的100小时内的光强度会降低50%；另外，如果采用的汞灯没有经过一系列校准，那么在不同时间采集的图像是无法进行定量比较的。而EVOS的光学系统具有持续的光立方亮度，鉴于它的高度稳定，用户可以对不同时间内采集
更低的使用和维护成本 EVOS系统上的LED灯可使用>50,000小时(按每天使用8小时计算，约可用17年)，而普通的汞灯仅可使用300小时，金属卤化物灯也仅可使用1,500小时。这就意味着，使用EVOS仪器至少可为您节省70~75%的总维护成本。 EVOS硬质滤光片可提高光透射率 虽然与传统的软质滤光片相比，硬质滤光片价格更昂贵，但它具有更锐利的边缘，透射效率也更高，一般光学透过率比软质滤光片高>25%。EVOS系统采用的硬质滤光片可降低光立方的使用成本，且具有更高的光透射率，获得的荧光更明亮，从而能够检测出更微弱的荧光信号，具有更佳的信噪比。
|
